Bipolar 2-Phasen Chopper Driver 0,35A/Ph

Inklusive Mikroschrittmöglichkeit

Bipolar Betrieb

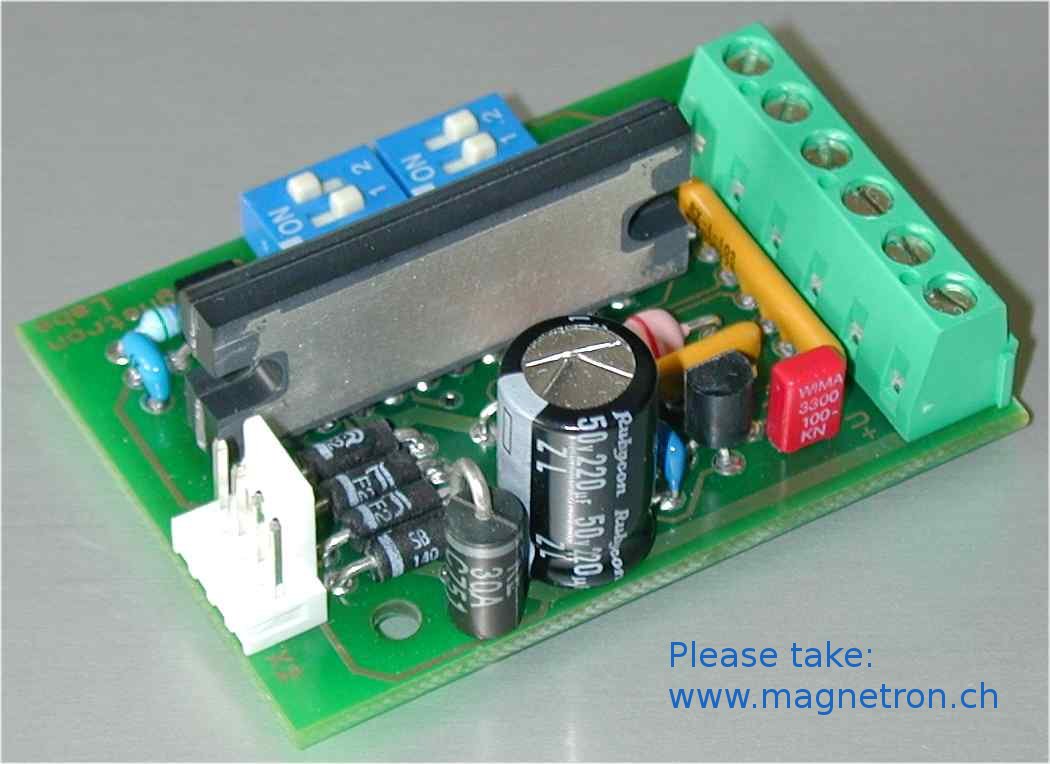

Auf einem Print mit den Massen von nur 40 x 55mm präsentieren wir hier einen Schrittmotoren Mikroschritt-Treiber für Motoren des Bautyps "Tin Can" (Klauenpol Schrittmotor), Scheibenläufer und Hybridschrittmotor. Alle relevanten Eingangssignale zum Steuern der Driverelektronik können auf die Schraubklemme geführt werden. Im Halbschrittmodus wird der Strom automatisch erhöht. Damit die PWM-Chopper Aktion für die Stromregelung korrekt arbeitet, sollten Schrittmotoren mit niederinduktiven Spulen (niederohmig) verwendet werden. Sonst läuft der Motor im Konstantspannungsmodus. Die Schrittmotor-Driverausgänge sind mit einer 4-poligen Molex-Stiftleiste verbunden. Ab Werk wird die Elektronik mit Sensewiderständen für Phasenströme bis max. 0,35A (100%) geliefert. Durch wechseln dieser Widerstände und zusätzlichem Kühlblech kann der Driver auch mehr Strom (max. 1,5A/Ph) liefern. Die Schaltung ist am Betriebsspannungsanschluss Verpolungs- und Ueberspannungs- sicher.

Eigenschaften

Betriebsspannungsbereich: 10 - 30VDC
Eingang für Vollschritt (FS) oder Halbschritt (HS)
Eingang "Direction" (Drehrichtung CW/CCW)
Eingang "Driver /Enable" um die Wicklungen Stromlos zu machen
Treibt 0,35A/Ph (Kurzzeitbetrieb: 1,5A/Ph), PWM-gesteuerte Ausgänge
Mikroschritt (1/4 oder 1/8) durch Codierschalter konfiguriert
Stromabsenkmöglichkeit durch Codierschalter von 100% auf 60%
Kleines Volumen: 21 x 40 x 55mm

Belegung der 6-poligen Schraubklemme:

Klemme 1: GND
Klemme 2: Driver /Enable, Treiber abschalten, Motorphasen werden nicht bestromt, aktiv H
Klemme 3: FS /HS, Vollschritt / Halbschritt = aktiv L
Klemme 4: CW/CCW, Drehrichtung, CCW = aktiv L
Klemme 5: Clock, jede fallende Flanke erzeugt 1 Schritt
Klemme 6: Speisung +Uin, 10 - 30 VDC

Alle Eingangspegel sind LS-TTL-Pegel!

Auf Anfrage können wir Ihnen auch eine kundenspezifische Driver-Lösung vorstellen!
