RF-Current Probe / Hochfrequenz H-Feld Sonde

Frequenzbereich bis 1GHz

1. Allgemeine Beschreibung

Seien es pulsierende elektromagnetische Wechselfelder von RFID-Lesegeräten oder Transpondersignale bei 13.56 MHz. Bis in den VHF-Bereich ausstrahlende Störsignale der PWM-Chopperregelung einer Schrittmotor- oder BLDC-Motor Steuerung. Oder auch UHF-Einstreuungen in eine Interface-Schaltung eines sich aufschaltenden GSM-Handys:

Die Nahfeldsonde kann HF-Signale über einen sehr grossen Frequenzbereich exakt erfassen und die Quelle kann einfacher lokalisiert werden
Die Impedanzanpassung erlaubt auch den Anschluss über ein 1 m langes Koaxkabel an ein Oszilloskop
Der Frequenzgang ist nicht kompensiert, oberhalb von 300 MHz und unterhalb von 1 MHz muss mit einer stärkeren Amplitudendämpfung gerechnet werden
Die mechanisch stabilere Ausführung dieser "Sniffer"-Spule auf einer FR4-Leiterplatte erlaubt trotzdem eine sichere Reproduktion von Messergebnissen!

Im Gegensatz zu einer HF-Prüfspitze (engl.: RF-Probe) muss nicht noch mühselig nach einem Masseanschluss in der zu prüfenden Schaltung gesucht werden, trotzdem kann – falls gefordert – das Signal anschliessend verstärkt und gleichgerichtet werden.

Daten der Sonde:

Aussendimensionen: 29.1 x 76 x 12 mm
Impedanz: 50 Ohm
Induktivität: 0.05 uH
Spulendurchmesser: 25.0 mm
Innerer Durchmesser: 20.5 mm
Leiterbreite L: 0.46 mm
Anschluss Koaxstecker: SMB-Plug 90° (male)
Frequenzmessbereich: 100 kHz bis 1 GHz (+/- 10 dB)

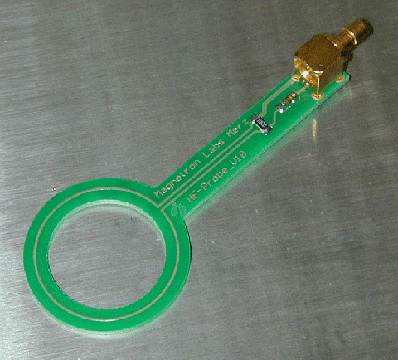

Abb. 1: Die Sonde wird mit einem 92.5 cm langen Koaxkabel (50 Ohm) mit beidseitigen SMB-Buchsen und Koax-Adapter SMB auf BNC (weiblich) geliefert. Die Version 2.0 ist im Bereich der SMB-Buchse gut isoliert.

2. Beispiel FFT des Sondensignals an Stromspeicherdrossel 82μH

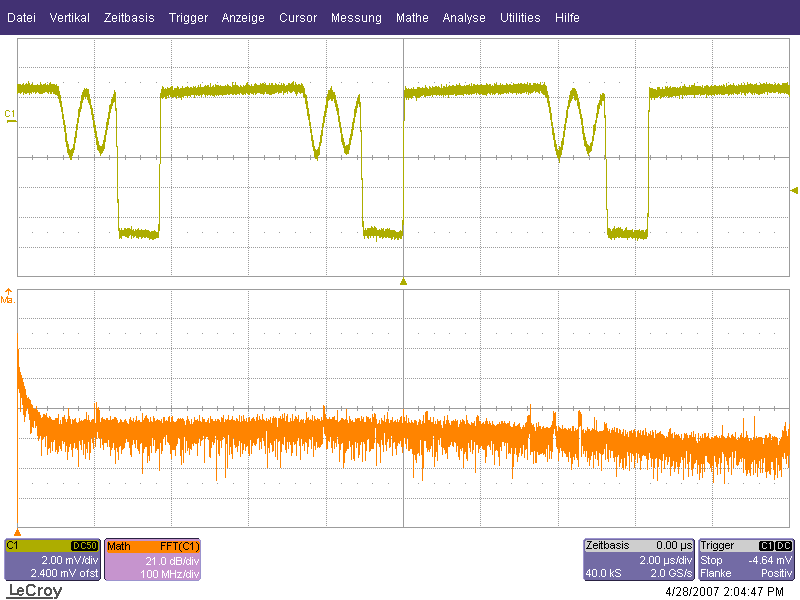

Abb. 2: Zeigt im oberen Teil das Streusignal (C1) 1cm über einer geschirmten Stromspeicherdrossel eines DC/DC-Wandlers. Verwendet zur PWM-Regelung wird ein LM2592HVS, um aus 24 V DC eine 5 VDC Spannung zu gewinnen. Eine ungeschirmte Stromspeicherdrossel (Stabkern) erzeugt ein um Faktor 2.5 stärkeres Streufeld!
FFT: Signal C1 (Kanal 1) im Frequenzbereich, Center: 500 MHz, Vertikal: 21.0 dB/Teilstrich, - 92 dBm
